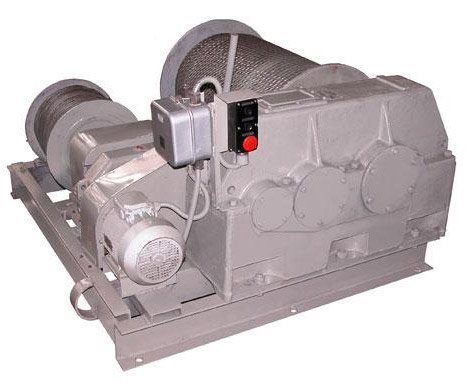

Лебедка электрическая маневровая двухбарабанная ТЛ-8Б

Лебедка электрическая маневровая двухбарабанная ТЛ-8Б

Лебедка электрическая маневровая двухбарабанная ТЛ-8Б предназначена для передвижения железнодорожных вагонов на погрузочно-разгрузочных участках прирельсовых складов. Заменяет маневровый тепловоз. Рассчитана на 450 тонн, или 4 груженых вагона, или 4 механические секции. Предназначена для тяги в горизонтальном направлении, для производства подъемно-транспортных операций при строительных, монтажных и других работах.

Лебедка не предназначена для подъема людей.

Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.

Лебедка электрическая рассчитана на работу в следующих условиях:

  • окружающая среда пожаро-, взрывобезопасная, неагрессивная, с содержанием непроводящей пыли до 10мг/м3.
  • температура окружающей среды от - 40°С до + 40°С;
  • рабочее положение – крепление на горизонтальной площадке;
  • рабочее напряжение 380В, частота тока 50 Гц.
  • режим работы – средний

Гарантийный срок - 12 месяцев со дня отгрузки.

Срок службы лебедки 7лет.

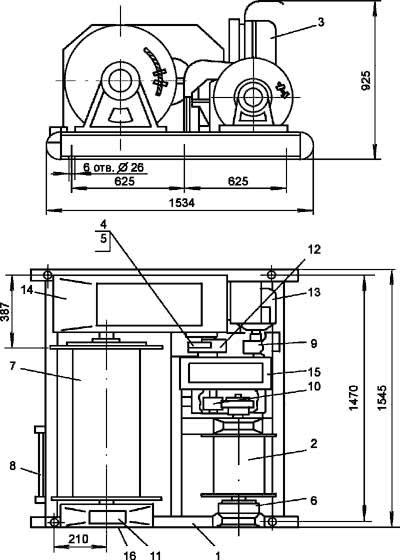

Лебедка электрическая состоит из следующих основных сборочных единиц:

  1. Рама
  2. Барабан вспомогательный
  3. Установка пусковой электроаппаратуры
  4. Лента тормозная
  5. Муфта кулачковая
  6. Лента тормозная
  7. Барабан в сборе
  8. Ролик
  9. Муфта
  10. Шестерня
  11. Корпус подшипника
  12. Шестерня
  13. Электродвигатель
  14. Редуктор Ц2У-315 Н
  15. Редуктор Ц2У-160
  16. Подшипник 1616 Л, ГОСТ28428-90



Технические характеристики лебедки:

Наименование показателей, единицы измерений Значения (номинальные)
Тяговое усилие, кН (кгс)
                на главном барабане 50 (5000)
                на вспомогательном барабане 5 (500)
Скорость навивки каната на первом слое, м/с
                на главном барабане 0,03
                на вспомогательном барабане 0,4
Масса грузов на передвигаемых вагонах, т 315
Расчетная канатоемкость, м
                главного барабана 220
                вспомогательного барабана 230
Величина перемещения вагонов, м 70
Диаметр каната, мм
                главного барабана 22,5
                вспомогательного барабана 6,9
Электродвигатель
                тип А4МС100S4
                мощность, кВт 3,2 при ПВ 40%
                угловая скорость, об/мин 1390
Редуктор
                тип Ц2У-315К
                передаточное число 31,5
Редуктор
                тип Ц2У-160-31,5-13
                передаточное число 31,5
Габаритные размеры лебедки, мм 1534х1545х925
Масса лебедки с пусковой аппаратурой без канатов, кг 1225



Маневровая лебедка

Лебедка ТЛ-8Б предназначена для использования на станциях для перемещения вагонов и платформ (до 4 штук - вес груза до 315 т). Она успешно заменяет маневровые тепловозы в местах, где их применение экономически не рентабельно. Приводом устройству служит асинхронный двигатель мощностью 3,2 кВт (удельные затраты на электроснабжение незначительны). Агрегат очень энергоэффективен.

Лебедка маневровая – конструкция

Состоит из надежных узлов, которые обеспечивают гарантированный период бесперебойной работы сроком на 7 лет (при соблюдении рекомендованных производителем параметров).

  • Корпусом служит рама из сварного профилированного металла.

  • На корпусе закреплен электродвигатель, который через понижающие редукторы Ц2У-315К и Ц2У-160-31,5-13 передает крутящий момент на барабаны.

  • Барабаны (основной и вспомогательный) являются рабочими органами и предназначены для перемещения и наматывания тягового троса.

  • Тормозная система механического типа фиксирует барабаны, препятствуя несанкционированному перемещению груза.

  • Рабочие органы установлены на подшипниках 1616 Л, изготовленных согласно требованиям ГОСТ 28428-90.

Запуск и управление можно осуществлять различными способами в зависимости от модификации.

Лебедка тяговая ТЛ-8Б дополняется вспомогательным оборудованием.

  • Запускается при помощи частотного преобразователя, что значительно снижает пусковые токи, разгружает электросети, повышает экономичность и моторесурс.

  • Звуковая сигнализация с комплексом датчиков обеспечивает безопасность работы системы и предупреждает о возникших неполадках.

  • Управление оборудованием осуществляется при помощи мобильного пульта или радиоволн.

По требованию заказчика лебедка двухбарабанная может изготавливаться во взрывобезопасном исполнении.

Принцип работы

Трос укрепляется на вагонах при помощи грузозахватного механизма, наматываясь на основной барабан, перемещает их в нужном направлении с заданной скоростью 0,03 м/с.

Вспомогательный барабан предназначен для наматывания второго троса, который соединен с основным через оборотный блок. Таким образом, формируется транспортная схема с максимальным тяговым усилием. Работа тросов синхронизирована благодаря редукторам.

Условия работы

Соблюдение условий эксплуатации обеспечивает бесперебойную работу оборудования.

  • Лебедка для железнодорожных вагонов изготавливается в климатическом исполнении «У» или «Т» по второй категории.

  • Оптимальная температура окружающего воздуха от + 45° С до - 40° С.

  • Оборудование работает в помещении и на открытом воздухе, при этом содержание диэлектрической пыли не должно превышать 10 мг/м³.

  • Агрегат укрепляется на подготовленной горизонтальной площадке.

  • Напряжение тока в сети – 380 В с частотой 50 Гц.

Лебедка электрическая ТЛ не предназначена для подъема людей.

Техническое обслуживание

Оборудование неприхотливо к погодным условиям, все внешние поверхности узлов и деталей защищены антикоррозийным покрытием. Для обеспечения бесперебойной работы следует проводить:

  • периодическую смазку движущихся узлов в специальные отверстия;

  • смазку рабочего троса и барабана для защиты от коррозии и минимизации износа;

  • осмотр и чистку электродвигателя.

Превышение заявленного тягового усилия может привести к повреждению ответственных узлов и деталей.

НТЦ «Редуктор» предлагает недорогое и надежное подъемное оборудование собственного производства и партнерских компаний. Цена маневровой лебедки вполне конкурентоспособна и зависит от особенностей комплектации.

Обращайтесь, мы проводим поставки по территории Украины и в страны Евросоюза.
