Механизм тяговый монтажный МТМ-30-00/1,6т (производство “BRANO”, Чехия)

Механизм тяговый монтажный МТМ-30-00/1,6т (производство “BRANO”, Чехия)

МТМ (монтажно-тяговый механизм или тросовый домкрат) – это вид ручной рычажной лебедки. Он предназначен исключительно для ручного подъема, опускания и перемещения грузов на строительно-монтажных работах во всех направлениях. Может быть использован при производстве ремонтных работ в различных областях народного хозяйства и на погрузочно-разгрузочных работах.

Свойства МТМ:

  • простота конструкции, мобильность
  • возможность работы с грузами на больших расстояниях
  • легкость транспортировки
  • простота и безопасность использования
  • предохранитель против перегрузки
  • длительный срок службы
  • телескопическая рукоятка управления
  • соответствует требованиям стандарта EN 13157

Механизм тяговый монтажный может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация при температуре окружающей среды не ниже минус 20°С и не выше плюс 50°С.

Запрещается применение механизма тягового монтажного для перемещения пожаро- и взрывоопасных, ядовитых и едких грузов, транспортировки людей, а также для работ во взрыво- и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ, приводящих к коррозии металла.

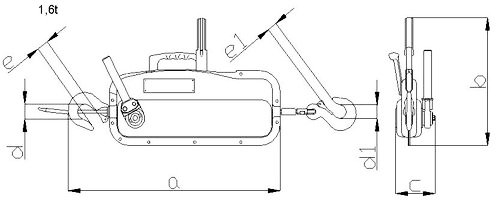

Механизм тяговый монтажный МТМ-30-00 схема

Технические характеристики тяговых механизмов:

Тип

Грузоподъемность
)

Канат

Длина каната, м

Скорость
подъема
1)
(м/мин)

Управляющее усилие на рычаге
(N)

Основные размеры (мм)

Масса
(кг)

a

b макс.

c

d

d1

e

e1

МТМ

канат

30-00

1,6

Ø 11

20

2

450

630

360

155

43

46

32,5

32,5

21,5

12

1) расчет сделан из предположения 35 качаний ручным рычагом в минуту.



ВНИМАНИЮ ЗАКАЗЧИКОВ!

Если необходимая для Вас информация об оборудовании не найдена на сайте НТЦ «Редуктор», просьба обращаться за консультацией к маркетологу предприятия по телефонам: (44) 371-17-81, (44) 371-17-83, (44) 581-14-91, (44) 581-14-93.

Полезно знать о монтажно-тяговых механизмах МТМ:

Монтажно-тяговый механизм (МТМ) представляет собой ручное портативное подъемно-тяговое устройство и предназначен для подъема или перемещения грузов на строительно-монтажных, ремонтных и погрузочных работах. МТМ пригоден и для аккуратного спуска грузов, натяжки, растяжки и расчаливания. Монтажно-тяговые механизмы очень удобны в условиях ограниченного пространства, могут входить в комплект ЗИП транспортных и других машин.





МТМ значительно отличается от ручной тали, в нем нет редуктора, и вместо цепи используется стальной трос. Оригинальность монтажно-тягового механизма заключается в принципе работы, а именно, в непосредственном воздействии на трос, который проходит через механизм, а не наматывается на барабан стандартного ворота. В силу этого, трос может быть любой длины. При помощи входящих в комплект серьги или крюка МТМ крепится к любой поверхности - полу, потолку, стенам, деревьям, затем трос протягивается до предмета, который необходимо передвинуть, крепится и посредством возвратно-поступательного движения ручки понемногу протягивается через МТМ, подтягивая груз.

Механизм собран в корпусе из алюминиевого сплава и имеет небольшой собственный вес, что позволяет без особых трудностей перемещать его к месту эксплуатации. Износоустойчивые параллельно расположенные зажимные колодки-щеки гарантируют щадящий охват тягового каната благодаря равномерному распределению силы давления на его поверхность, что предохраняет его от преждевременного износа и гарантирует безопасность. Усилие прилагается через две пары самосрабатывающих кулачковых креплений, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении. Телескопическая рукоятка управления с возможностью прямого и обратного хода передает усилие на кулачковый зажим. Колодки разблокируются специальным рычагом для заправки каната.

Защита от перегрузки гарантируется срезным штифтом в рычаге тяги, запасные штифты находятся в рукоятке, их замена возможна даже под нагрузкой, при натянутом тросе. МТМ - практически вечный механизм, недостатком которого является повышенная чувствительность к абразивному износу. Поэтому для успешной работы МТМ просто необходимо периодически промывать внутренние части через специальное отверстие в корпусе, смазывать их и следить за состоянием троса.

Монтажно-тяговый механизм может быть использован для работы с системой полиспастов. В этом случае можно поднимать грузы и подтягивать их с усилием, превышающим тяговое усилие МТМ, при этом скорость подъема и подтягивания груза уменьшится пропорционально кратности полиспаста.



Примеры использования системы полиспастов для подъема грузов, вес которых превышает тяговое усилие механизма:

а – подъем груза без полиспаста;
б – подъем груза с использованием двукратного полиспаста;
в – подъем груза с использованием трехкратного полиспаста;
г – подъем груза с использованием четырехкратного полиспаста.



Положение МТМ при подъеме



Положение МТМ при волочении
