Механизм тяговый монтажный МТМ (производства компании SKY ELECTRIC TOOLS Co., LTD)

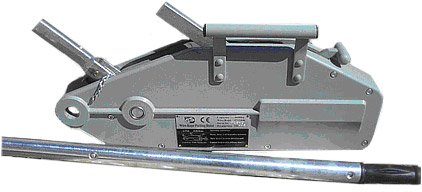

Механизм тяговый монтажный МТМ (ТАЛЬ ТЯГОВАЯ производства компании SKY ELECTRIC TOOLS Co., LTD)

МТМ (монтажно-тяговый механизм) – это вид ручной рычажной лебедки. Он предназначен для подъема и перемещения грузов на строительно-монтажных работах и может быть использован при производстве ремонтных работ в различных областях народного хозяйства и на погрузочно-разгрузочных работах. Применяется в разнообразных условиях: на горизонтальных, вертикальных и наклонных площадках.

Лебедка может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40°С.

Запрещается применение лебедки для перемещения пожаро- и взрывоопасных, ядовитых и едких грузов, транспортировки людей, а также для работ во взрыво- и пожароопасных средах, в помещениях, насыщенных парами веществ, приводящих к коррозии металла.

Соответствует требования ГОСТ 12.2.003-91



Технические характеристики тяговых механизмов:

Наименование

Модель

МТМ – 0,8

МТМ – 1,6

МТМ – 3,2

МТМ – 5,4

Грузоподъемность, кг

800

1600

3200

5400

Номинальное усилие ручного привода, Н

341

400

438

745

Номинальные характеристики при движении вперед (колебания вперед и назад), мм

больше или равно 52

больше или равно 55

больше или равно 28

больше или равно 30

Диаметр троса, мм

8,3

11

16

20

Длина троса, м

20

20

20

20

Запас прочности грузоподъемности стального троса

5

5

5

5

Запас прочности и статическая грузоподъемность

4

4

4

5

Максимальная подвижная нагрузка, кг

1200

2400

4000

6000

Вес нетто / с тросом

6,4 / 13

12 / н.д.

23 / 44

56,5 / н.д.

Максимальные габаритные размеры

А

426

545

660

932

B

238

248

325

420

C

64

97

116

152

L1, мм

-

692

692

880

L2, мм

-

1200

1200

1350

L3, мм

800



-

-



ВНИМАНИЮ ЗАКАЗЧИКОВ!

Если необходимая для Вас информация об оборудовании не найдена на сайте НТЦ «Редуктор», просьба обращаться за консультацией к маркетологу предприятия по телефонам: (44) 371-17-81, (44) 371-17-83, (44) 581-14-91, (44) 581-14-93.

Полезно знать о монтажно-тяговых механизмах МТМ:

Монтажно-тяговый механизм (МТМ) представляет собой ручное портативное подъемно-тяговое устройство и предназначен для подъема или перемещения грузов на строительно-монтажных, ремонтных и погрузочных работах. МТМ пригоден и для аккуратного спуска грузов, натяжки, растяжки и расчаливания. Монтажно-тяговые механизмы очень удобны в условиях ограниченного пространства, могут входить в комплект ЗИП транспортных и других машин.





МТМ значительно отличается от ручной тали, в нем нет редуктора, и вместо цепи используется стальной трос. Оригинальность монтажно-тягового механизма заключается в принципе работы, а именно, в непосредственном воздействии на трос, который проходит через механизм, а не наматывается на барабан стандартного ворота. В силу этого, трос может быть любой длины. При помощи входящих в комплект серьги или крюка МТМ крепится к любой поверхности - полу, потолку, стенам, деревьям, затем трос протягивается до предмета, который необходимо передвинуть, крепится и посредством возвратно-поступательного движения ручки понемногу протягивается через МТМ, подтягивая груз.

Механизм собран в корпусе из алюминиевого сплава и имеет небольшой собственный вес, что позволяет без особых трудностей перемещать его к месту эксплуатации. Износоустойчивые параллельно расположенные зажимные колодки-щеки гарантируют щадящий охват тягового каната благодаря равномерному распределению силы давления на его поверхность, что предохраняет его от преждевременного износа и гарантирует безопасность. Усилие прилагается через две пары самосрабатывающих кулачковых креплений, которые попеременно зажимают канат с усилием, пропорциональным нагрузке, и продвигают его в соответствующем направлении. Телескопическая рукоятка управления с возможностью прямого и обратного хода передает усилие на кулачковый зажим. Колодки разблокируются специальным рычагом для заправки каната.

Защита от перегрузки гарантируется срезным штифтом в рычаге тяги, запасные штифты находятся в рукоятке, их замена возможна даже под нагрузкой, при натянутом тросе. МТМ - практически вечный механизм, недостатком которого является повышенная чувствительность к абразивному износу. Поэтому для успешной работы МТМ просто необходимо периодически промывать внутренние части через специальное отверстие в корпусе, смазывать их и следить за состоянием троса.

Монтажно-тяговый механизм может быть использован для работы с системой полиспастов. В этом случае можно поднимать грузы и подтягивать их с усилием, превышающим тяговое усилие МТМ, при этом скорость подъема и подтягивания груза уменьшится пропорционально кратности полиспаста.



Примеры использования системы полиспастов для подъема грузов, вес которых превышает тяговое усилие механизма:

а – подъем груза без полиспаста;
б – подъем груза с использованием двукратного полиспаста;
в – подъем груза с использованием трехкратного полиспаста;
г – подъем груза с использованием четырехкратного полиспаста.



Положение МТМ при подъеме



Положение МТМ при волочении
