Насос центробежно-вихревой консольный типа ЦВК

Насос ЦВК и агрегаты на его основе предназначены для перекачивания воды и других нейтральных жидкостей кинематической вязкостью до 36x10-6 м2/с (36 сСт), плотностью не более 1200 кг/м3 с содержанием твердых включений по массе не более 0,01% и размером не более 0,05 мм. Температура перекачиваемой среды от 258 до 378 К (от -15 до +105°С).

Насосы выпускаются в климатическом исполнении У и Т категории размещения 2 по ГОСТ 15150-69.

Категория размещения агрегатов устанавливается по двигателю. Насосы не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.

Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств.



Условное обозначение насоса (агрегата)

ЦВК 6,3/160 У2 ТУ26-06-1280-87
ЦВК 6,3/160 – типоразмер насоса (центробежно-вихревой консольный);
6,3 – подача, л/с;
160 – напор, м;
У2 – климатическое исполнение и категория размещения при эксплуатации.



Технические характеристики насоса типа ЦВК

Модель насоса

Подача, л/с
3/ч)

Напор, м

Частота вращения, с-1 (о./мин.)

Допускаемый кавитационный запас, м

Давление на входе в насос, МПа (кгс/см2)

Давление на выходе из насоса, МПа (кгс/см2)

Максимальная мощность насоса, кВт

Кпд насоса, %

Параметры энергопитания

Род тока

Напряжение, В

Частота тока, Гц

ЦВК 4/112

4 (14,4)

112

49 (2950)

2,6

0,25 (2,5)

2,05 (20,5)

17

40

переменный

220, 380, 440, 660

50

ЦВК 5/12

5 (18)

125

49 (2950)

2,8

0,25 (2,5)

2,08 (20,8)

21

43

ЦВК 6,3/160

6,3 (22,7)

160

49 (2950)

3,0

0,25 (2,5)

2,15 (21,5)

29

44

  1. Значение КПД приведено для оптимального режима, который должен находиться в пределах рабочей части характеристики.
  2. Критерием отказа является увеличение утечки до 0,5 л/ч за счет выхода из строя деталей торцовогоуплотнения.
  3. Допускаемый кавитационный запас установлен при коэффициенте запаса -1,1.



Схема насоса центробежно-вихревого консольного

Схема насоса центробежно-вихревого консольного

1. Крышка
2. Центробежное колесо
4. Вставка
5. Вихревое колесо
6. Вставка
8. Торцовое уплотнение
10. Крышка
11. Шарикоподшипниковая опора
12. Корпус
13. Вал насоса
14. Шарикоподшипниковая опора
15. Крышка
17. Пробка
18. Пробка

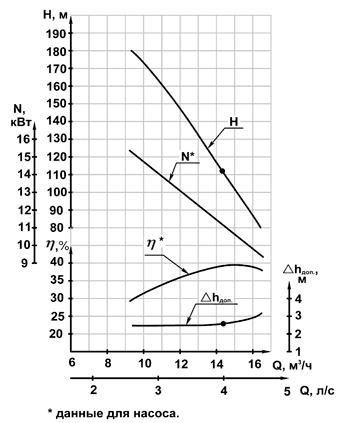

Характеристика насоса (агрегата) ЦВК 4/112
при частоте вращения 49 с-1 (2950 об./мин.)

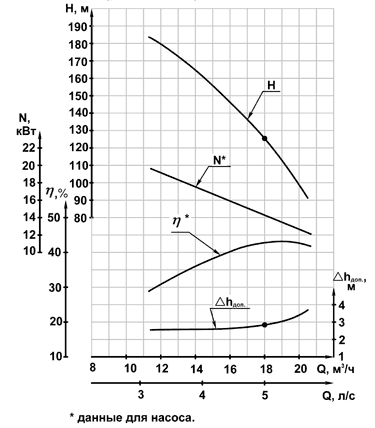

Характеристика насоса (агрегата) ЦВК 5/125
при частоте вращения 49 с-1(2950 об./мин.)

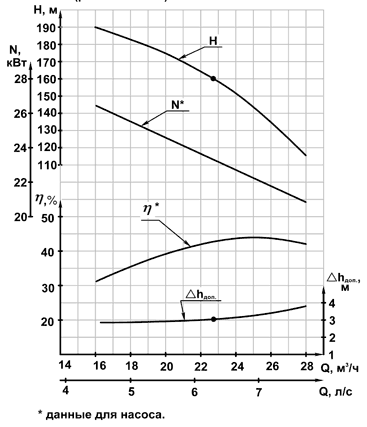

Характеристика насоса (агрегата) ЦВК 6,3/160
при частоте вращения 49 с-1(2950 об./мин.)

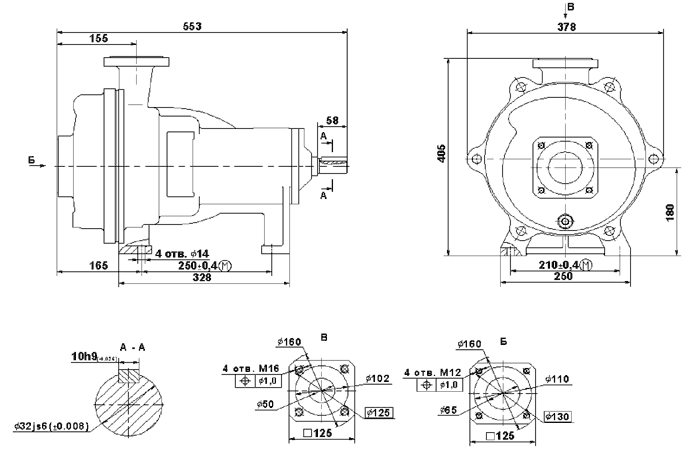

Габаритный чертеж насоса ЦВК

Габаритный чертеж насоса ЦВК

Габаритный чертеж агрегата ЦВК

Габаритный чертеж агрегата ЦВК

Тип двигателя Размеры, мм Масса, кг
L L1 B H H1 A A1
АИР160М2 1205 952 400 500 160 600±2,8 336±2,8 220
5А160М2 1260 245
ВА160М2 1230 615 270
АИМР160М2 1290 590
АИР180S2 1190 370 515 180 320±2,8 265
А180S2 1205 500 252
ВА180S2 575 285
АИМР180S2 1260 610 325
АИР180М2 1240 515 285
А180М2 1265 500 275
ВА180М2 575 305
4АМН180S2 1140 475 275
5А200М2 1295 1000 406 560 200 640±2,8 360±2,8 345
А200М2 1365 550 340
ВА200М2 1325 635 415
АИМР180М2 1305 952 370 610 180 600±2,8 320±2,8 345
