Насос секционный типа ЦНС
Насосы центробежные многоступенчатые секционные типа ЦНС и агрегаты
электронасосные на их основе предназначены для перекачивания
воды, имеющей водородный показатель рН 7–8,5, с температурой
не более 105°С, с массовой долей механических примесей не
более 0,1%, размером твердых частиц не более 0,1 мм.
Конструктивные особенности и области применения насосов секционных
Насосы ЦНС
Системы холодного водоснабжения промышленных, административных и жилых объектов.
Системы водоотлива каменноугольных шахт.
Системы подачи воды в нефтеносные пласты.
Насосы ЦНСг
Системы горячего водоснабжения промышленных, административных
и жилых объектов.
Насосы ЦНСм
Масляные системы турбогенераторов.
Насосы ЦНСк
Системы откачивания из шахт воды с высокой степенью минерализации.
Насосы ЦНСн
Системы внутрипромышленного сбора, подготовки и транспорта нефти.
Характеристики перекачиваемых сред
Модель насоса |
Вид среды |
Параметры
перекачиваемых сред |
Температура
среды |
Твердые примеси
в составе среды |
Объем, % |
Размер частиц, мм |
Твердость, ГПа |
Плотность, кг/м3 |
рН, % |
Насосы основного
исполнения |
ЦНС |
Вода холодная |
до 318 К (+45°С) |
до 0,1 |
до 0,1 |
до 1,46 |
997 |
7–8,5 |
ЦНСг |
Вода гарячая |
до 378 К (+105°С) |
до 0,1 |
до 0,1 |
до 1,46 |
997 |
7–8,5 |
Насосы специального
исполнения |
ЦНСм |
Масло турбинное Т22 |
до 333 К (+60°С) |
до 0,1 |
до 0,1 |
– |
– |
– |
ЦНСк |
Кислотные воды |
до 313 К (+40°С) |
до 0,1 |
до 0,1 |
– |
– |
– |
ЦНСн |
Нефть товарная, обводненная,
газонасыщенная |
до 318 К (+45°С) |
до 0,1 |
до 0,1 |
– |
– |
– |
Давление на входе в насос (для всех типов) – не более 0,3 МПа.
Материалы исполнения:
основные детали – чугун СЧ20 (ЦНСк – нерж. сталь);
вал и диск гидравлической пяты – сталь 40Х;
направляющий аппарат – пресс материал АГ-4В.
Условное обозначение
ЦНСг (н, м, к) 105-245 УХЛ4
ЦНС – насос центробежный секционный;
г (н, м, к) – обозначение перекачиваемой среды;
105 – подача, м3/ч;
245 – напор, м;
УХЛ4 – климатическое исполнение,
категория размещения.
Технические характеристики насосов центробежных
секционных типа ЦНС (горизонтальных)
Модель насоса |
Мощность, кВт |
Частота вращения,
об./мин. |
Подача, м3/ч |
Напор, м |
Габаритные
размеры, мм |
Масса, кг |
L |
B |
H |
ЦНСг 13-70 |
11 |
3000 |
13 |
70 |
1387 |
450 |
561 |
335 |
ЦНСг 13-105 |
11 |
3000 |
13 |
105 |
1458 |
450 |
561 |
372 |
ЦНСг 13-140 |
15 |
3000 |
13 |
140 |
1626 |
450 |
621 |
415 |
ЦНСг 13-175 |
18,5 |
3000 |
13 |
175 |
1697 |
450 |
621 |
457 |
ЦНСг 13-210 |
22 |
3000 |
13 |
210 |
1768 |
450 |
621 |
494 |
ЦНСг 13-245 |
22 |
3000 |
13 |
245 |
1839 |
450 |
640 |
549 |
ЦНСг 13-280 |
22 |
3000 |
13 |
280 |
1935 |
450 |
640 |
575 |
ЦНСг 13-315 |
30 |
3000 |
13 |
315 |
2006 |
450 |
640 |
612 |
ЦНСг 13-350 |
30 |
3000 |
13 |
350 |
2077 |
450 |
640 |
649 |
ЦНСг 38-44 |
11 |
3000 |
38 |
44 |
1387 |
450 |
538 |
326 |
ЦНСг 38-66 |
15 |
3000 |
38 |
66 |
1555 |
450 |
621 |
405 |
ЦНСг 38-88 |
18,5 |
3000 |
38 |
88 |
1626 |
450 |
621 |
446 |
ЦНСг 38-110 |
22 |
3000 |
38 |
110 |
1722 |
450 |
640 |
491 |
ЦНСг 38-132 |
30 |
3000 |
38 |
132 |
1793 |
450 |
640 |
521 |
ЦНСг 38-154 |
30 |
3000 |
38 |
154 |
1864 |
450 |
640 |
551 |
ЦНСг 38-176 |
30 |
3000 |
38 |
176 |
1935 |
450 |
640 |
593 |
ЦНСг 38-198 |
37 |
3000 |
38 |
198 |
2059 |
455 |
685 |
648 |
ЦНСг 38-220 |
45 |
3000 |
38 |
220 |
2195 |
455 |
685 |
692 |
ЦНСг 60-66 |
22 |
3000 |
60 |
66 |
1540 |
525 |
676 |
474 |
ЦНСг 60-99 |
30 |
3000 |
60 |
99 |
1620 |
525 |
676 |
588 |
ЦНСг 60-132 |
45 |
3000 |
60 |
132 |
1818 |
525 |
715 |
688 |
ЦНСг 60-165 |
55 |
3000 |
60 |
165 |
1930 |
525 |
731 |
829 |
ЦНСг 60-198 |
55 |
3000 |
60 |
198 |
2008 |
525 |
731 |
876 |
ЦНСг 60-231 |
75 |
3000 |
60 |
231 |
2190 |
530 |
790 |
1223 |
ЦНСг 60-264 |
75 |
3000 |
60 |
264 |
2270 |
530 |
790 |
976 |
ЦНСг 60-297 |
75 |
3000 |
60 |
297 |
2350 |
530 |
790 |
1324 |
ЦНСг 60-330 |
110 |
3000 |
60 |
330 |
2470 |
530 |
790 |
1346 |
ЦНСг 105-98 |
55 |
3000 |
105 |
98 |
1893 |
225 |
920 |
1255 |
ЦНСг 105-147 |
75 |
3000 |
105 |
147 |
2093 |
255 |
930 |
1126 |
ЦНСг 105-196 |
110 |
3000 |
105 |
196 |
2103 |
275 |
940 |
1186 |
ЦНСг 105-245 |
132 |
3000 |
105 |
245 |
2548 |
535 |
935 |
1609 |
ЦНСг 105-294 |
160 |
3000 |
105 |
294 |
2398 |
330 |
845 |
1571 |
ЦНСг 105-343 |
160 |
3000 |
105 |
343 |
2493 |
465 |
845 |
1635 |
ЦНСг 105-392 |
200 |
3000 |
105 |
392 |
2628 |
465 |
845 |
1786 |
ЦНСг 105-441 |
250 |
3000 |
105 |
441 |
2768 |
500 |
891 |
1906 |
ЦНСг 105-490 |
250 |
3000 |
105 |
490 |
2863 |
500 |
891 |
1971 |
ЦНСг 180-85 |
75 |
1500 |
180 |
85 |
2310 |
835 |
990 |
1308 |
ЦНСг 180-128 |
110 |
1500 |
180 |
128 |
2085 |
645 |
1000 |
1417 |
ЦНСг 180-170 |
132 |
1500 |
180 |
170 |
2310 |
835 |
985 |
1611 |
ЦНСг 180-212 |
160 |
1500 |
180 |
212 |
2455 |
835 |
985 |
1906 |
ЦНСг 180-255 |
200 |
1500 |
180 |
255 |
2555 |
740 |
930 |
2255 |
ЦНСг 180-297 |
250 |
1500 |
180 |
297 |
3060 |
773 |
1010 |
2740 |
ЦНСг 180-340 |
250 |
1500 |
180 |
340 |
3165 |
773 |
1010 |
2859 |
ЦНСг 180-383 |
315 |
1500 |
180 |
383 |
3320 |
773 |
1010 |
3077 |
ЦНСг 180-425 |
315 |
1500 |
180 |
425 |
3425 |
773 |
1010 |
3313 |
ЦНСг 300-120 |
160 |
1500 |
300 |
120 |
2580 |
1050 |
1145 |
2600 |
ЦНСг 300-180 |
250 |
1500 |
300 |
180 |
2900 |
970 |
1170 |
2890 |
ЦНСг 300-240 |
315 |
1500 |
300 |
240 |
3065 |
970 |
1170 |
3243 |
ЦНСг 300-300 |
400 |
1500 |
300 |
300 |
2900 |
1050 |
1145 |
2820 |
ЦНСг 300-360 |
500 |
1500 |
300 |
360 |
3285 |
1370 |
1565 |
3907 |
ЦНСг 300-420 |
500 |
1500 |
300 |
420 |
3405 |
1370 |
1565 |
4222 |
ЦНСг 300-480 |
630 |
1500 |
300 |
480 |
3625 |
1370 |
1565 |
4520 |
ЦНСг 300-540 |
800 |
1500 |
300 |
540 |
3745 |
1370 |
1565 |
4855 |
ЦНСг 300-600 |
800 |
1500 |
300 |
600 |
3810 |
1470 |
1670 |
5180 |
ЦНСг 40-44 |
11 |
3000 |
40 |
44 |
3930 |
1470 |
1670 |
5504 |
1 ЦНСг 40-66 |
15 |
3000 |
40 |
66 |
1590 |
440 |
622 |
410 |
1 ЦНСг 40-88 |
18,5 |
3000 |
40 |
88 |
1670 |
440 |
622 |
455 |
1 ЦНСг 40-110 |
22 |
3000 |
40 |
110 |
1715 |
460 |
680 |
520 |
1 ЦНСг 40-132 |
30 |
3000 |
40 |
132 |
1850 |
460 |
680 |
560 |
1 ЦНСг 40-154 |
30 |
3000 |
40 |
154 |
1930 |
460 |
680 |
595 |
1 ЦНСг 40-176 |
37 |
3000 |
40 |
176 |
2140 |
460 |
680 |
705 |
1 ЦНСг 40-198 |
45 |
3000 |
40 |
198 |
2197 |
460 |
705 |
780 |
1 ЦНСг 60-66 |
22 |
3000 |
60 |
66 |
1500 |
470 |
620 |
445 |
1 ЦНСг 60-99 |
30 |
3000 |
60 |
99 |
1640 |
470 |
620 |
500 |
1 ЦНСг 60-132 |
45 |
3000 |
60 |
132 |
1820 |
478 |
645 |
638 |
1 ЦНСг 60-165 |
55 |
3000 |
60 |
165 |
1970 |
475 |
755 |
790 |
1 ЦНСг 60-198 |
55 |
3000 |
60 |
198 |
2060 |
475 |
755 |
832 |
Схема насоса секционного
Технические характеристики насосов центробежных секционных
типа ЦНС (вертикальных)
Модель
насоса |
Подача,
м3/ч |
Напор, м |
Nдв,
кВт |
Габаритные
размеры, мм |
L |
B |
ЦНСг 2-30 |
2 |
30 |
1,1 |
698 |
285,5 |
ЦНСг 2-40 |
2 |
40 |
1,1 |
807 |
335,5 |
ЦНСг 2-60 |
2 |
60 |
1,5 |
922 |
435,5 |
ЦНСг 2-80 |
2 |
80 |
1,5 |
1037 |
560,5 |
ЦНСг 2-100 |
2 |
100 |
2,2 |
1137 |
660,5 |
ЦНСг 2-120 |
2 |
120 |
2,2 |
1282 |
785,5 |
ЦНСг 2-140 |
2 |
140 |
3 |
1412 |
885,5 |
ЦНСг 2-160 |
2 |
160 |
3 |
1537 |
1010,5 |
ЦНС 4-40 |
4 |
40 |
2,2 |
792 |
284,5 |
ЦНС 4-60 |
4 |
60 |
2,2 |
912 |
405 |
ЦНС 4-80 |
4 |
80 |
3 |
985 |
478 |
ЦНС 4-100 |
4 |
100 |
3 |
1088 |
551 |
ЦНС 4-120 |
4 |
120 |
4 |
1224 |
671,5 |
ЦНС 4-140 |
4 |
140 |
4 |
1297 |
744,5 |
ЦНС 4-160 |
4 |
160 |
5,5 |
1400 |
817,5 |
ЦНС 8-40 |
8 |
40 |
3 |
842 |
304,5 |
ЦНС 8-60 |
8 |
60 |
4 |
989 |
437 |
ЦНС 8-80 |
8 |
80 |
5,5 |
1100 |
518 |
ЦНС 8-100 |
8 |
100 |
5,5 |
1181 |
599 |
ЦНС 8-120 |
8 |
120 |
7,5 |
1371 |
731,5 |
ЦНС 8-140 |
8 |
140 |
7,5 |
1452 |
812,5 |
ЦНСг 8-30 |
8 |
30 |
3 |
797 |
221 |
ЦНСг 8-40 |
8 |
40 |
4 |
869 |
278 |
ЦНСг 8-60 |
8 |
60 |
5,5 |
956 |
335 |
ЦНСг 8-80 |
8 |
80 |
7,5 |
1070 |
392 |
ЦНСг 8-100 |
8 |
100 |
11 |
1205 |
449 |
ЦНСг 13-40 |
13 |
40 |
4 |
861 |
230 |
ЦНСг 13-60 |
13 |
60 |
5,5 |
949 |
288 |
ЦНСг 13-80 |
13 |
80 |
7,5 |
1064 |
346 |
ЦНСг 13-100 |
13 |
100 |
11 |
1200 |
404 |
ЦНСг 13-140 |
13 |
140 |
11 |
1316 |
520 |
ЦНСг 13-160 |
13 |
160 |
11 |
1374 |
578 |
ЦНСг 13-200 |
13 |
200 |
15 |
1600 |
694 |

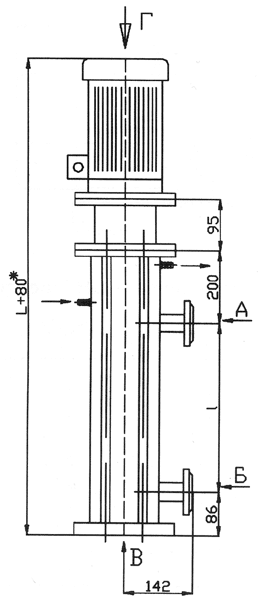

Схема насоса секционного
Насос центробежный секционный типа ЦНСк
Насос центробежный секционный ЦНСк предназначен для перекачки
пищевых, технически агрессивных жидкостей, показатели которых
находятся в следующих пределах:
- плотность до 1500 кг/м3;
- вязкость до 210 с;
- температура от -20°С до +100°С;
Напряжение 380 В. Диаметр всасывающего патрубка 25, 32, 50
мм. Нагнетательного 25, 32 мм. Проточная часть – нержавеющая
сталь 12Х18Н10Т. Уплотнение вала силицированный графит (пищевой)
– СГП или графит – керамика.
асосы изготавливаются в двух вариантах: горизонтальный и вертикальный
в одну линию. По желанию заказчика насосы могут быть укомплектовываются
реле «Защита от сухого хода».
Технические характеристики насосов секционных
Модель насоса |
Технические
характеристики |
Мощность
электродвигателя |
Q, м3/ч |
Н, м |
ЦНСк 1/40 |
1 |
40 |
1,5 |
ЦНСк 1/80 |
1 |
80 |
3 |
ЦНСк 1/120 |
1 |
120 |
4 |
ЦНСк 1/160 |
1 |
160 |
5,5 |
ЦНСк 1/200 |
1 |
200 |
7,5 |
ЦНСк 3/40 |
3 |
40 |
3 |
ЦНСк 3/80 |
3 |
80 |
4 |
ЦНСк 3/120 |
3 |
120 |
5,5 |
ЦНСк 3/160 |
3 |
160 |
7,5 |
ЦНСк 3/200 |
3 |
200 |
11 |
ЦНСк 6/40 |
5 |
40 |
3 |
ЦНСк 6/80 |
5 |
80 |
4 |
ЦНСк 6/120 |
5 |
120 |
5,5 |
ЦНСк 6/160 |
5 |
160 |
7,5 |
ЦНСк 6/200 |
5 |
200 |
11 |
ЦНСк 8/40 |
8 |
40 |
4 |
ЦНСк 8/80 |
8 |
80 |
5 |
ЦНСк 8/120 |
8 |
120 |
7,5 |
ЦНСк 8/160 |
8 |
160 |
11 |
ЦНСк 8/200 |
8 |
200 |
15 |
ЦНСк 10/40 |
10 |
40 |
4 |
ЦНСк 10/80 |
10 |
80 |
5,5 |
ЦНСк 10/120 |
10 |
120 |
7,5 |
ЦНСк 10/160 |
10 |
160 |
11 |
ЦНСк 10/200 |
10 |
200 |
15 |
ЦНСк 15/40 |
15 |
40 |
5,5 |
ЦНСк 15/80 |
15 |
80 |
7,5 |
ЦНСк 15/120 |
15 |
120 |
11 |
ЦНСк 15/160 |
15 |
160 |
15 |
ЦНСк 15/200 |
15 |
200 |
8,5 |
ЦНСк 20/40 |
20 |
40 |
5,5 |
ЦНСк 20/80 |
20 |
80 |
11 |
ЦНСк 20/120 |
20 |
120 |
15 |
ЦНСк 20/160 |
20 |
160 |
18,5 |
ЦНСк 20/200 |
20 |
200 |
22 |
ЦНСк 25/40 |
25 |
40 |
7,5 |
ЦНСк 25/80 |
25 |
80 |
11 |
ЦНСк 25/120 |
25 |
120 |
15 |
ЦНСк 25/160 |
25 |
160 |
22 |
ЦНСк 25/200 |
25 |
200 |
30 |
ЦНСк 30/40 |
30 |
40 |
7,5 |
ЦНСк 30/80 |
30 |
80 |
11 |
ЦНСк 30/120 |
30 |
120 |
15 |
ЦНСк 20/160 |
30 |
160 |
22 |
ЦНСк 30/200 |
30 |
200 |
30 |
По желанию заказчика насосы могут быть комплектованы двигателями
во взрывозащищенном исполнении.
ВНИМАНИЮ ЗАКАЗЧИКОВ!
Если необходимая для Вас информация об оборудовании
не найдена на сайте НТЦ «Редуктор», просьба обращаться
за консультацией к маркетологу предприятия по телефонам:
(44) 371-17-83.
|
|
|
