 Редукторы и мотор-редукторы JIE HOLDING GROUP:

Универсальный червячный редуктор серии JRST

Преимущества:

  • компактность;
  • высокий кпд;
  • низкий уровень шума;
  • высокие удельные передаваемые мощность и момент;
  • устойчивость к переменным нагрузкам и частым пускам;
  • устойчивость к высоким радиальным нагрузкам на выходном валу;
  • эксплуатационная долговечность – от 3-х до 10 лет;
  • ввод редуктора в эксплуатацию под полную нагрузку, т.е. без ступенчатой приработки червячной передачи;
  • различные виды  исполнения, что обеспечивает их универсальность.
Редуктор JRSTD Редуктор JRST
Редуктор JRSTB

Типоразмер (межосевое расстояние):  25 – 150

Передаточные отношения:
Для одноступенчатых:  7,5 – 100
Для двухступенчатых:  300 – 5000

Входная мощность  0,06 – 15 кВт

Выходной крутящий момент 2,6 – 2670 Нм



Технические параметры

Типоразмер (межосевое расстояние): Одноступенчатый 25   30   40   50   63   75   90   110   130   150
Двухступенчатый 25/30   25/40   30/40   30/50   30/63   40/75
40/90   50/110   63/130   63/150
Передаточное отношение Одноступенчатый 7,5   10   15   20   25   30   40   50   60   80   100
Двухступенчатый 300   400   500   600   750   900   1200   1500
1800   2400   3000   3200   4000   4800   5000







Червячные редуктора серии WP

Преимущества:

  • литой корпус;
  • компактность;
  • плавность движения;
  • различные передаточные отношения;
  • высокие удельные передаваемые мощность и момент
  • высокий кпд
  • низкий уровень шума
  • в качестве привода могут использоваться различные механизмы (электродвигатель, гидромотор и др.)
Редуктор WPA
Редуктор WPS



Редуктор WPO
Редуктор WPX



Редуктор WPW
Редуктор WPWDK



Редуктор WPEDA

Типоразмер (межосевое расстояние): 40 – 250

Передаточные отношения:
Для одноступенчатых:  10 – 60
Для двухступенчатых:  200 – 900

Входная мощность  0.12 – 33.2 кВт

Выходной крутящий момент 6 – 6050 Н•м

Технические параметры

Типоразмер (межосевое расстояние): Одноступенчатый 40   50  60  70   80   100   120   138   147   155   175   200   250
Двухступенчатый

40/70   50/80   60/100  70/120   80/135   80/147
100/155    120/175   135/200   155/250

Передаточное отношение Одноступенчатый 10   15    20   25   30   40    45    60
Двухступенчатый 200   300   400   500   600   800   900



Мотор-редукторы серии  JRT..

Конструкция редукторов серии JRT..  аналогичная конструкции редукторов европейских производителей.

Цементированные и шлифованные зубья редукторов, применение подшипников и манжет известных брендов обеспечивают высокие эксплуатационные качества:

  • высокие нагрузки
  • долговечность
  • бесшумность и отсутствие вибрации

Способы монтажа:

  • на лапах
  • на фланце
  • на специальной установочной плите
  • с помощью реактивной штанги

Выходной вал может быть сплошным, полый со шпонкой, полый со шлицами

JRTR – соосный цилиндрический мотор-редуктор на лапах

JRTFА – вертикальный цилиндрический мотор-редуктор с параллельными валами с полым валом

Модели:  17 – 187
Передаточные отношения: 1,3 – 289,74
Входная мощность  0.12 – 200 кВт
Выходной крутящий момент 14 – 62800 Н•м

JRTKF – коническо-цилиндрический мотор-редуктор с выходным фланцем

JRTSAF – цилиндро-червячный мотор-редуктор с выходным фланцем и полым валом





Серия Серия JRTR – соосный цилиндрический мотор-редуктор Серия JRTF – вертикальный цилиндрический с параллельными валами мотор-редуктор Серия JRTK – коническо-цилиндрический мотор-редуктор Серия JRTS – цилиндро-червячный мотор-редуктор
Модель 17   27   37   47   57  67   77   87   97   107   137   147  167   177   187 37   47   57  67   77   87   97   107   127   157  167   177 37   47   57  67   77   87   97   107   127   157  167   187 37   47   57  67   77   87   97
Передаточное отношение 1,3 – 289,74 3,77 – 276,77 5,36 – 197,37 6,8 – 288
Входная мощность, кВт 0,12 – 250 0,12 – 250 0,12 – 200 0,12 – 22
Выходной момент, Нм 1,4 – 56845 3,5 – 56845 10 – 62800

11 – 4530



Стандартные редукторы серии JRH ..

Стандартный редуктор построен на уникальной модульной структуре, обладает большим запасом прочности, шумоподавления,  характеристиками высокой грузоподъемности, высокой надежности, высокой эффективностью и низким уровнем шума.

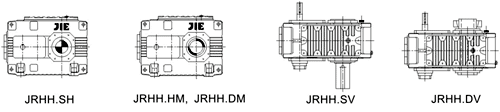

JRHH.S
Редуктор серии JRHН с параллельными валами

JRHB.S



JRHH.H

JRHB.H
Редуктор серии JRHВ с конической ступенью

Модели:  5 – 20
Передаточные отношения: 1,25 – 450
Входная мощность  4,3  – 5086 кВт
Выходной крутящий момент 6,1 – 345 кН•м

Серия

JRHН
Редуктор с параллельными валами

JRHВ
Редуктор с конической ступенью

Количество цилиндрических ступеней

Одна

Две

Три

Четыре

Одна

Две

Три

Тип

JRHН1

JRHН2

JRHН3

JRHН4

JRHВ2

JRHВ3

JRHВ4

Модель

5 - 19

5 – 20

5 – 20

7 – 20

5 – 18

5 – 20

5 – 20

Передаточное
отношение

1,25 – 5,6

6,3 – 028

22,4 – 112

100 – 450

5 – 14

12,5 – 90

80 – 400

Входная мощность, кВт

86 – 4919

35 – 5086

10 – 2168

4,3 – 480

66 – 2879

12 – 2577

2,8 - 603

Выходной момент, кНм

6,1 – 345

9,4 - 345

Редукторы и мотор-редукторы от «НТЦ Редуктор» и JIE Holding Group являются современной альтернативой редукторов: ЦТНД, ЦДН, РЦД, РМ, 1Ц2Н, 1Ц2У, ВК, ВКУ, КЦ1, КЦ2, РК.

Червячный мотор редуктор

Червячный мотор редуктор предназначен для преобразования высокой скорости вращения привода до требуемых показателей. При этом на выходном валу агрегата повышается крутящий момент.

Описание

Агрегаты такого типа состоят из двух основных узлов, смонтированных при помощи болтовых соединений. Одним из узлов является электродвигатель, который служит силовым приводом, а вторым - червячный редуктор с понижающим значением передаточного числа.

Механизм редуктора представляет собой два вала:

  • ведущий, присоединенный к двигателю, оснащен винтом специальной формы – червяком, который изготавливается заодно с валом и служит его неотъемлемым элементом. Это довольно сложная деталь, которая изготавливается из легированной или углеродистой стали на специализированном зубонарезном станке с последующей шлифовкой винтовой поверхности. Для продления срока службы поверхность винта подвергается термообработке (закаливанию). Изготовление вала по такой технологии обеспечивает противофрикционные и антизадирные свойства и продлевает срок службы ведомого элемента - венца;

  • ведомый вал передает вращательный момент на исполнительный орган. На нем установлен венец (червячное колесо), который соединен с червячным винтом. Материалом для изготовления венца служит бронза. Она обеспечивает долговременную безаварийную работу более дорогого червячного вала. Валы смонтированы на подшипниках и защищены сальниками. Система работает в масляной среде.

Червячные мотор редукторы изготавливаются в вертикальном и горизонтальном исполнении и комплектуются силовыми установками различной мощности. Передаточные числа подбираются в соответствии с требованиями заказчика.

Область применения

Область использования таких агрегатов очень широка. Это все случаи, когда необходимо создать силовую систему для передачи крутящего момента от электрической машины к исполнительному органу с заданным числом оборотов.

Мотор-редуктор червячный одноступенчатый применяется:

  • в качестве привода транспортеров конвейеров и различных подомных механизмов;

  • для обеспечения механической энергией вспомогательного оборудования (автоматизированных ворот, бетономешалок, насосных систем и др.);

  • для комплектации основных технологических агрегатов (дерево и металлообрабатывающие станки, автоматизированные линии и т.д.).

Этот тип приводных редукторов является универсальным, и сопоставим с любым видом оборудования.

Редуктора червячные

Это отдельные агрегаты, которые изготавливаются для выполнения специальных задач и дополняются силовыми установками. Редуктора - более простое и универсальное оборудование, которое состоит из корпуса, выполненного из сплава алюминия или чугуна с помещенными в него двумя валами: ведущим (червячная передача) и ведомым (червячное колесо).

Одноступенчатый редуктор призван понижать скорость вращения силового привода до требуемых параметров с увеличением крутящего момента на выходном валу.

Преимущества сотрудничества

  • НТЦ «Редуктор» обладает собственными производственными мощностями и инженерным бюро, что позволяет изготавливать мотор-редукторы червячные, цена которых значительно ниже зарубежных аналогов, а качество соответствует международным требованиям.

  • Для своих клиентов мы можем разработать или подобрать самое эффективное оборудование, которое решит производственные задачи.

  • Предоставление широкого сортамента устройств позволяет оптимизировать работу предприятия, сокращая затраты на ремонт и энергоресурсы.

Обращайтесь, мы всегда готовы к сотрудничеству.
